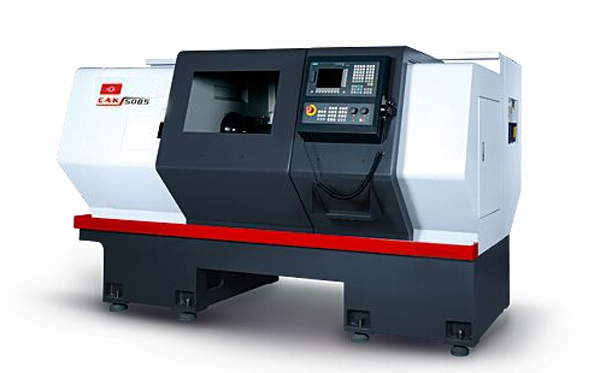

CAK50j 系列 |
CAK50i 系列 |
CAK61j 系列 |
CAK61i 系列 |
CAK63 系列 |
CAK80 系列 |
||
| 安阳一机机床CAK数控车床系列床身最大回转直径 | mm | 500 | 500 | 610 | 610 | 630 | 800 |
| 安阳一机机床CAK数控车床系列导轨跨度 | mm | 400 | 400 | 400 | 400 | 550 | 600 |
| 安阳一机机床CAK数控车床系列最大工件长度 | mm | 640 890 1390 1900 | 640 890 1390 1900 | 640 890 1390 1900 | 640 890 1390 1900 |
750 1500 3000 |
1500 3000 5000 |
| 安阳一机机床CAK数控车床系列最大车削长度 | mm | 600 850 1350 1860 | 600 850 1350 1860 | 600 850 1350 1860 | 600 850 1350 1860 |
600 1350 2850 |
1350 2850 4850 |
| 安阳一机机床CAK数控车床系列最大车削直径 | |||||||
| 立式刀架 | mm |
500(立四) 360(立六) |
500(立四) 360(立六) |
610(立四) 480(立六) |
610(立四) 480(立六) |
630 | 800 |
| 安阳一机机床CAK数控车床系列滑板上最大回转直径 | |||||||
| 立式刀架 | mm | 300 | 300 | 370 | 370 | 350 | 480 |
| 安阳一机机床CAK数控车床系列最大车削直径 | |||||||
| 卧式刀架 | mm | 400 | 400 | 500 | 500 |
500(卧六) 400(卧八) |
600(卧六) |
| 滑板上最大回转直径 | |||||||
| 安阳一机机床CAK数控车床系列卧式刀架 | mm | 280 | 280 | 350 | 350 |
350(卧六) 310(卧八) |
480(卧六) |
| 安阳一机机床CAK数控车床系列主轴端部型式及代号 | mm | A8 | A8 | A8 | A8 | D11 | D11 |
| 卡盘 | |||||||
| 安阳一机机床车床CAK数控车床系列手动 |
● φ250 |
● φ250 |
● φ250 |
● φ250 |
● φ315 |
● φ315 |
|
| 气动 |
★ φ250 |
★ φ250 |
★ φ250 |
★ φ250 |
/ / |
/ / |
|
| 液压 |
★ φ250 |
★ φ250 |
★ φ250 |
★ φ250 |
★ φ304 |
★ φ304或381 |
|
| 主轴前端锥孔锥度 | 1:20 | 1:20 | 1:20 | 1:20 | 1:20 | 1:20 | |
| 安阳一机机床CAK数控车床系列主轴孔径 | mm | 70mm | 70mm | 70mm | 70mm | 104mm | 104mm |
| 主轴转速级数 | |||||||
| 安阳一机机床CAK数控车床系列双速电机 |
● 12级 n |
/ / |
● 12级 n |
/ / |
/ | / | |
| 安阳一机CAK数控车床系列变频电机 |
★ 自动三档无级 |
● 自动三档无级 |
★ 自动三档无级 |
● 自动三档无级 |
自动四档无级 | 自动四档无级 | |
| 主轴转速范围 | |||||||
| 安阳一机机床CAK数控车床系列双速电机 | r/min |
● 40-1800 |
/ / |
● 40-1800 |
/ / |
/ | / |
| 安阳一机机床CAK数控车床系列变频电机 | r/min |
★ 22-220 71-710 215-2200 |
● 22-220 71-710 215-2200 |
★ 22-220 71-710 215-2200 |
● 22-220 71-710 215-2200 |
17-128 38-278 75-750 170-1000 |
17-100 38-222 76-445 180-1000 |
| 主电机功率 | |||||||
| 双速电机 | kW |
● 6.5/8 |
/ / |
● 6.5/8 |
/ / |
/ | / |
| 安阳一机机床CAK数控车床系列变频电机 | kW |
★ 7.5 |
● 7.5 |
★ 7.5 |
● 7.5 |
11 | 15 |
| 安阳一机机床CAK数控车床系列中心高 | |||||||
| 距床身 | mm | 250 | 250 | 305 | 305 | 315 | 400 |
| 距地面 | mm | 1130 | 1130 | 1185 | 1185 | 1110 | 1130 |
| 快移速度X/Z | mm/min |
5/10 (1900mm时 Z为6) |
5/10 (1900mm时 Z为6) |
5/10 (1900mm时 Z为6) |
5/10 (1900mm时 Z为6) |
4/8 | 4/8 |
| 刀架转位时间(一工位) | s | 2.4(立四) 2.2(立六) 1.6(卧六) | 2.4(立四) 2.2(立六) 1.6(卧六) | 2.4(立四) 2.2(立六) 1.6(卧六) | 2.4(立四) 2.2(立六) 1.6(卧六) |
3.9(立四) 3.6(立六) 1.7(卧六) 1.6(卧八) |
3.9(立四) 3.6(立六) 1.7(卧六) 1.6(卧八) |
| 刀架转位重复定位精度 | mm | 0.008" | 0.008" | 0.008" | 0.008" | 0.008" | 0.008" |
| 安阳一机机床CAK数控车床系列X轴行程 | mm | 250 | 250 | 305 | 305 | 320 | 420 |
| 安阳一机机床CAK数控车床系列Z轴行程 | mm | 600 850 1350 1860 | 600 850 1350 1860 | 600 850 1350 1860 | 600 850 1350 1860 |
600 1350 2820 |
1350 2850 4850 |
| 安阳一机机床CAK数控车床系列工件精度 | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | |
| 安阳一机机床CAK数控车床系列工件表面粗糙度 | μm | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 |
| 尾台套筒直径/行程 | mm | 75/150 | 75/150 | 75/150 | 75/150 | 100/250 | 100/250 |
| 安阳一机机床CAK数控车床系列尾座锥孔锥度 | 莫氏5号 | 莫氏5号 | 莫氏5号 | 莫氏5号 | 莫氏5号 | 莫氏5号 | |
| 刀架形式 | |||||||
| 安阳一机机床CAK数控车床系列立式四工位 | ● | ● | ● | ● | ● | ● | |
| 立式六工位 | ★ | ★ | ★ | ★ | ★(不配尾座) | ★(不配尾座) | |
| 卧式六工位 | ★ | ★ | ★ | ★ | ★ | ★ | |
| 卧式八工位 | ★ | ||||||
| 安阳一机机床CAK数控车床系列刀杆尺寸 | |||||||
| 外圆 | mm | □25×25 | □25×25 | □25×25 | □25×25 | □32×32 | □32×32 |
| 内孔 | mm | φ32,φ25 | φ32,φ25 | φ32,φ25 | φ32,φ25 | φ32 | φ32 |
| 安阳一机机床CAK数控车床系列最大承重 | |||||||
| 安阳一机机床CAK数控车床系列轴类件 | kg | 1300 1500 1600 1700 | 1300 1500 1600 1700 | 1300 1500 1600 1700 | 1300 1500 1600 1700 |
1500 2000 2500 |
2000 2500 3000 |
| 盘类件 | kg | 600 | 600 | 600 | 600 | 1000 | 1200 |
| 机床重量 | kg | 2100 2300 2600 2900 | 2100 2300 2600 2900 | 2200 2500 2700 3000 | 2200 2500 2700 3000 |
3750 4000 5000 |
5500 6500 8000 |
