安阳一机M1332B外圆磨床 M1332B外圆磨床系列
您所在的位置:主页 > 磨削系列 >

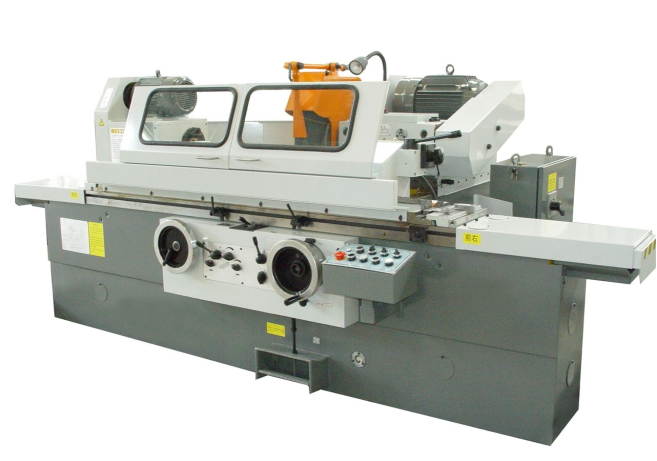

安阳一机M1332外圆磨床
安阳一机M1332B外圆磨床可根据客户要求订做不同颜色及精度:
(1)主要规格

安阳一机M1332B外圆磨床机床规格 φ320×1000㎜
可磨直径 用中心架 最小φ10㎜、最大φ60㎜
不用中心架 最小φ8㎜、最大φ320㎜
工件最大重量 150㎏
在尾架上修整砂轮时最大磨削长度 750㎜
最大磨削长度 1000㎜
中心高 180㎜
顶尖距 1000㎜
头架顶尖(莫氏) #5
尾架顶尖(莫氏) #4
(2)一般性能
安阳一机M1332B外圆磨床尾架套筒手动移动量 30㎜
手动最小进给量 0.0025㎜
半自动周期进给磨削循环
砂轮自动修整和自动补偿进给
半自动切入磨削循环
(3)工作台
安阳一机M1332B外圆磨床最大纵向移动量 1050㎜
手轮一转工作台移动量 6㎜
上工作台最大回转角度 顺时针3°逆时针5°
液压传动速度 0.1~4 m/min
(4)头架
安阳一机M1332B外圆磨床主轴回转的可能性 不可能
体座回转的可能性 不可能
主轴转速    50 Hz 27、94、129、55、190、261 r/min
(5)砂轮架
安阳一机M1332B外圆磨床砂轮尺寸(外径×宽度×内径) 最大φ600×75×φ305㎜
磨耗至φ450×75×φ305㎜
最大宽度75㎜
砂轮线速度 35 m/s
主轴转速 1100 r/min
丝杆最大移动量 231㎜
快速进退量 50㎜
体座回转可能性 不可能
手轮一转砂轮架移动量 粗2㎜、精0.5㎜
手轮一格砂轮架移动量 粗0.01㎜、精0.0025㎜
(6)液压系统
安阳一机M1332B外圆磨床主油路调整压力 0.9~1.1 MPa
润滑油路调整压力 0.1~0.15 Mpa
油泵 流量 16 L/min
压力 2.5 MPa
(7)冷却系统
安阳一机M1332B外圆磨床型式 AYB-50GC
流量 50 L/min
(8)机床电机总功率                                               14KW
安阳一机M1332B外圆磨床外圆电机功率 11 KW
头架电机功率 0.75 / 1.5 KW
液压泵电机功率 0.75 KW
1.1 KW
冷却泵电机功率 0.2 KW
